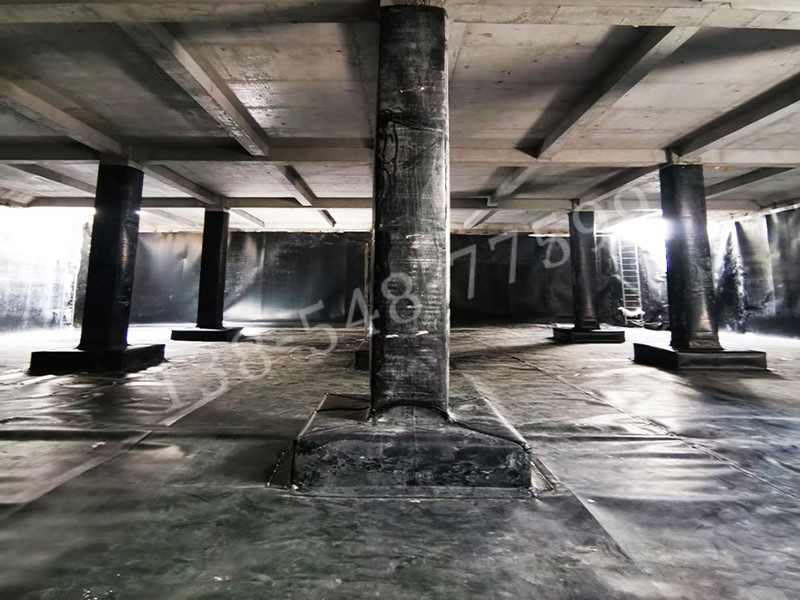

HDPE土工膜工藝原理是利用了防滲膜的防滲時間長，防滲效果好等特點(diǎn)，將HDPE土工膜鋪設(shè)在需要進(jìn)行防滲處理的基面上，上面鋪設(shè)素土、砂墊層或者砼保護(hù)層，從而形成一個整體、封閉的防滲體系,為環(huán)境防滲、防漏提供了很好的保證。

　　首先是HDPE土工膜成本低、經(jīng)濟(jì)效益高，經(jīng)實(shí)際測算采用該工藝要比鋼筋砼自防水及黏土防水等普通防滲工藝的一般工程要節(jié)約成本 50%～30%左右;有很高的靈活性，可滿足不同工程防滲要求，可操作性強(qiáng)、施工方便、機(jī)械投入少;HDPE土工膜采用的材料均為環(huán)保材料，防滲原理是普通物理變化，不產(chǎn)生任何有害物質(zhì);防滲系數(shù)高，可有效克服基面的不均勻沉降，在非日光照射條件下使用壽命較長，可達(dá)30～50年;施工進(jìn)度快，效率高。

　　施工不當(dāng)會導(dǎo)致土工合成材料功能不能完全發(fā)揮，精心施工是保證土工合成材料工程發(fā)揮良好作用的重要環(huán)節(jié)。

　　HDPE土工膜施工技術(shù)要求如下：

　　一、場地地基處理

　　1、鋪設(shè)HDPE土工膜前應(yīng)會同有關(guān)部門對鋪設(shè)基底進(jìn)行檢查，鋪設(shè)基底應(yīng)堅實(shí)、平整，垂直深度25mm內(nèi)不行有樹根、瓦礫、石子、混凝土顆料、鋼筋頭、玻璃屑等有可能損傷土工膜的雜物。用輪壓實(shí)機(jī)壓實(shí)以除去車印、腳印和地面凹凸。別外，大于12mm的地面凸起也要鏟碎或壓實(shí)。

　　2、HDPE土工膜鋪設(shè)于回填土上時，其回填土的壓實(shí)度不應(yīng)小于95%。

　　3、場地地基應(yīng)無滲水、淤泥、積水、有機(jī)物殘渣和有可能造成環(huán)境污染有害物質(zhì)，基底拐角處應(yīng)圓滑，一般情況下，其圓弧半徑不應(yīng)小于500毫米。

　　二、HDPE土工膜施工技術(shù)要求。

　　1、HDPE土工膜鋪設(shè)和焊接施工宜在氣溫5℃以上，風(fēng)力4級以下并無雨、無雪天氣進(jìn)行。

　　2、HDPE土工膜施工工藝按以下順序進(jìn)行：土工膜鋪設(shè)→搭齊焊接縫→焊接→現(xiàn)場檢測→修補(bǔ)→再檢→回填土。

　　3、膜與膜之間接縫的搭接寬度不小于80毫米，通常應(yīng)使接縫排列方向平等于更大 坡度線，即沿坡度方向排列。

　　4、HDPE土工膜在鋪設(shè)中，應(yīng)盡量避免產(chǎn)生人為的折皺。鋪設(shè)HDPE土工膜時，應(yīng)根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜的性能要求，預(yù)留出溫度變化引起的伸縮變形量，另外根據(jù)現(xiàn)場地形和土工膜鋪設(shè)的情況應(yīng)預(yù)留土工膜的伸縮量，以適應(yīng)地基不均勻沉降。

　　5、HDPE土工膜鋪設(shè)后，應(yīng)盡量減少在膜面上行走，搬運(yùn)工具等，凡能對HDPE土工膜造成危害的物件，均不應(yīng)放在土工膜上或攜帶在土工膜上行走，以免對HDPE膜造成意外損傷。

　　6、HDPE膜施工現(xiàn)場的所有人員都不能抽煙，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶?，不允許從事有可能破壞防滲膜的一切活動。

　　7、HDPE土工膜鋪設(shè)完畢，未覆蓋保護(hù)層前，應(yīng)在膜的邊角處每隔2-5m放1個20-40Kg重的沙袋，防止土工膜被風(fēng)刮起。

　　8、HDPE土工膜應(yīng)自然，與支持層貼實(shí)，不應(yīng)折褶、懸空。

　　9、土工膜分段施工時，鋪設(shè)后應(yīng)及時完成上層覆蓋，裸露在空氣中的時間不應(yīng)超過30天。

　　10、HDPE土工膜錨固須根據(jù)設(shè)計進(jìn)行施工，工程中地形較復(fù)雜的地方，施工單位提出其它的錨固方式，應(yīng)征得設(shè)計單位和監(jiān)理單位的同意后方可進(jìn)行。

　　三、HDPE土工膜焊接要求：

　　1、HDPE土工膜焊縫搭接面不得有污垢、沙土、積水(包括露水)等影響焊接質(zhì)量的雜質(zhì)存在，在焊接時應(yīng)清理干凈。

　　2、每天焊接開始時(清晨及午休后)，須在現(xiàn)場先進(jìn)行試焊，合格后再進(jìn)行正式焊接。

　　3、HDPE土工膜的焊接宜采用雙軌熱熔焊機(jī)焊接，擠壓焊或熱風(fēng)槍接僅用在修復(fù)、覆蓋或熱熔焊機(jī)達(dá)不到的地方。

　　4施工時應(yīng)根據(jù)氣溫和材料性能，隨時調(diào)整和控制焊機(jī)工作溫度、速度。

　　5、焊縫處HDPE膜應(yīng)熔結(jié)為一個整體，不得出現(xiàn)虛焊、漏焊或超量焊。聯(lián)接的兩層HDPE土工膜須搭接平展、舒緩。

　　四、焊縫質(zhì)量控制

　　隨著施工的進(jìn)度，要求及時檢查HDPE膜焊接質(zhì)量，對漏焊、虛焊部位隨時用熱風(fēng)槍或塑料焊槍補(bǔ)焊，具體做法如下：

　　檢測按三個步驟進(jìn)行，即目測、充氣檢測及破壞試驗。

　　2. 目測：看兩條焊縫是否平整、清晰、無皺、透明無接渣、氣泡、漏點(diǎn)、熔點(diǎn)或焊縫定包邊等。

　　目測主要是對鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查，所有施工人員對這一工作都應(yīng)貫徹在全部施工過程中。

　　3. 對所有焊縫的嚴(yán)密性除目檢外，還應(yīng)采用真空檢測，對無法進(jìn)行真空檢測的。
